1. 概述

    昂通科技Atech™ MPO / MTP 分支扇出光缆是利用高密度多芯光缆和MPO / MTP连接器，通过中间分支器结构实现从MPO / MTP转接分支到LC, SC, FC, ST, MTRJ等普通连接器上。可选用各种规格的4~48芯单模和多模光缆，如普通G652D / G657A1 / G657A2单模光缆，多模62.5/125, 10G OM2 / OM3 / OM4，或者抗弯高性能的10G多模光缆等。

2.产品相册

3. 优势

 高质量的制程及测试保证

 高密度应用，节省布线空间

 具备最优光网络性能

 最优的数据中心布线解决方案应用

4. 特点

 连接主干缆输出端到配线架系统

 可选用8/12/24芯MPO / MTP连接器

 分支连接头为LC, SC, ST, E2000, MTRJ, Mini-LC，且可以选用分出单联或双联形式。

 有圆形、方形或定制的分支器结构，配合各种长度的0.9/2.0/3.0mm扇形分支缆

 符合Telcordia GR-1435-CORE, GR-2866-CORE, GR-326-CORE, RoHS.

5. 应用

 工作站间预接端桥接线

 高密度光纤线路管理

 数据中心

 局域网/广域网用户端

6. 性能参数

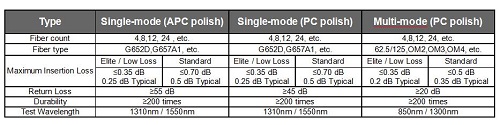

    Ø MPO / MTP 连接器:

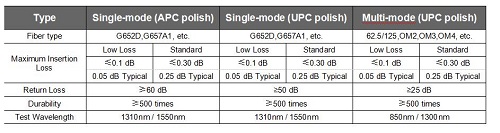

    Ø 普通单芯连接器：

     备注: 所有MPO/MTP多芯光缆跳线组件的极性关系可选为平行式(A-to-A, B-to-B)，交叉式 (A-to-B, B-to-A)，或者成对交叉式。

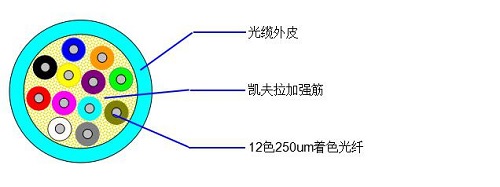

7. 光缆结构

8. 分支空管结构

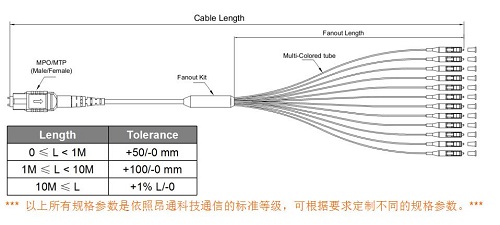

9. 组装图

10. 订单信息

    ⑴ TYPE: Atech™ MPO/MTP Harness

    ⑵ INSERTION LOSS TYPE: 0=Standard, 1=Elite / Low Loss

       FIBER COUNT: 04=4-fiber, 08=8-fiber, 12=12-fiber, 24=24-fiber,etc.

       MTP/MPO CONNECTOR TYPE: M=Male (with pins), F=Female (no pins)

    ⑶ FIBER TYPE: SM1=G652D, SM2=G657A1, SM3=G657A2,

       MM1=OM1(62.5/125), MM2=OM2(50/125), MM3=OM3(50/125), MM4=OM4(50/125),

    ⑷ CABLE JACKET TYPE: OR=Riser(OFNR), LS=LSZH, OP=Plenum(OFNP), NA=No jacket

    ⑸ FURCATION LENGTH ON B-END: 0500=500mm, 1000=1000mm, xxxx=Customized Length

    ⑹ A-END CONNECTOR: MTP/APC=MTP APC Polishing, MTP/PC=MTP PC Polishing,

       MPO/APC=MPO APC Polishing, MPO/PC=MPO PC Polishing

    ⑺ B-END CONNECTOR: LC/APC, LC/UPC, SC/APC, SC/UPC, FC/APC, FC/UPC, MPO, MTP, etc.

    ⑻ OVERALL CABEL LENGTH: XXX=001~999m
