RJ光模块 10G MM850 300m
简单描述
支持速率:1G~10.3Gbps
波长:850nm
多模光纤:50/125um MMF ,传输距离300米(OM3光纤)
3.3V 单电源供电
具有使能控制以及收端信号检测功能
CML电平,模块内部是交流耦合。外接直耦就可以。
详细介绍



1、产品介绍

    支持速率:1G~10.3Gbps

    波长:850nm

    多模光纤:50/125um MMF ,传输距离300米(OM3光纤)

    3.3V 单电源供电

    具有使能控制以及收端信号检测功能

    CML电平,模块内部是交流耦合。外接直耦就可以。



2、产品相册





3、产品应用

    数字雷达阵列

    点对点光纤通讯

    机器人通讯通信

    医疗检测通信

    航天航空通信

    工业军工通信

    船舶铁路通信

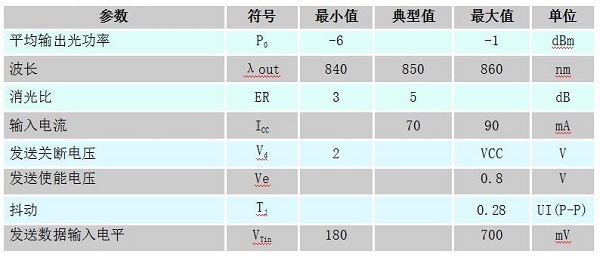

4、发送部分指标参数

    VCCTX=3.3V,工作温度TA=全温范围

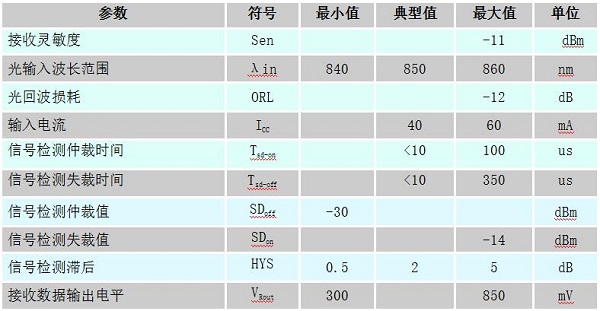

5、收端部分指标参数

    VCCRX=3.3V,工作温度TA=全温范围

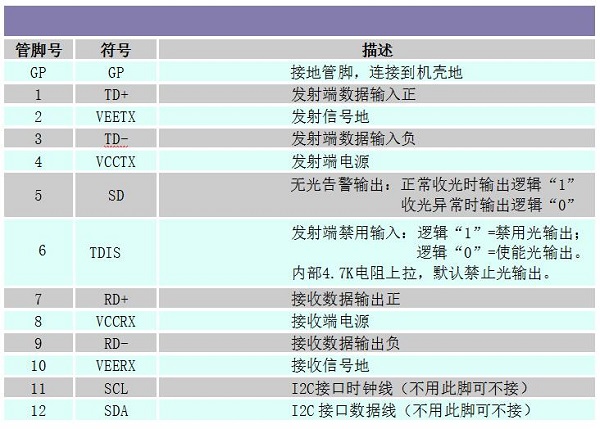

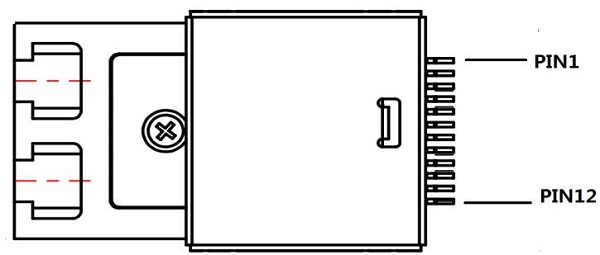

6、模块顶视图







    注意:TDIS信号为高电平有效,若不使用TX_DISABLE功能,应将TDIS引脚下拉至地,保持该引脚为低电平,不可悬浮,否则会导致模块工作不正常。



7、推荐电路



   说明:L1 、L2可用铁氧体磁珠。

   模块是CML电平,模块内部是交流耦合。外接直耦就可以





8、结构尺寸

    RJ模块,排针有两种,外壳有两种(10G 1310模块外壳比较大,跟其他不一样),结构图一共三种。 10G模块的排针是一致的,都是带I2C的,为12针,间距0.8mm。三种结构图分别如下:

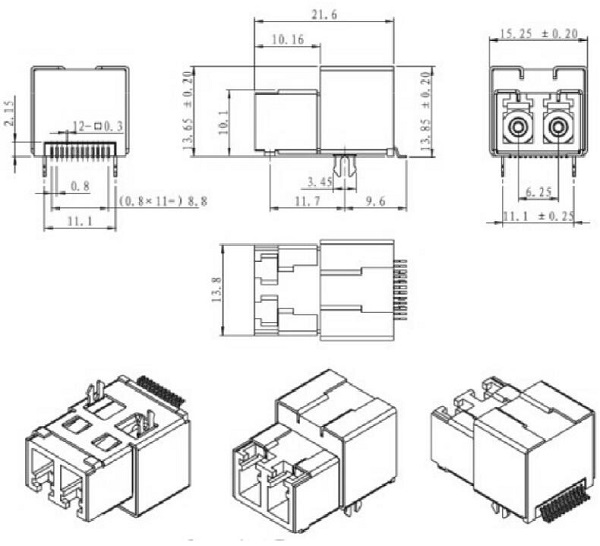

    1 10G 850nm的结构图,带I2C,模块长度21.6mm,管脚数量12针,中心距0.8mm

管脚数量

管脚中心距

管脚焊盘宽度

12

0.8毫米

0.3毫米





    2)  10G  1310nm的结构图,带I2C,模块长度26.6mm,管脚数量12针,管脚间距0.8mm

管脚数量

管脚中心距

管脚焊盘宽度

12

0.8毫米

0.3毫米

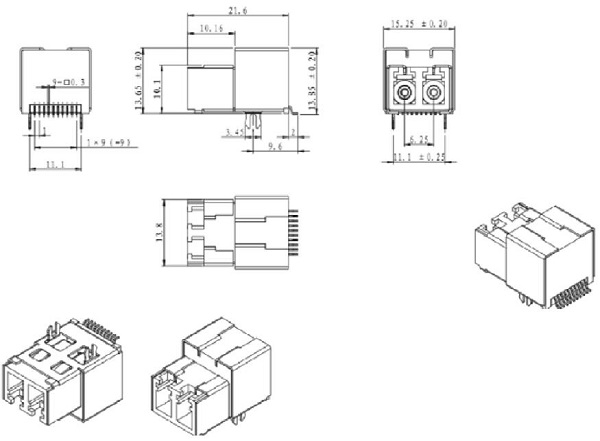

    3) 低速的模块,一般长度是21.6mm,管脚针数10针,管脚间距1mm155M-1310nm1.25G-1310nm1.25G-850nm,结构图是一样的:

管脚数量

管脚中心距

管脚焊盘宽度

10

1毫米

0.3毫米





       单位:毫米

       未注尺寸:公差±0.2mm

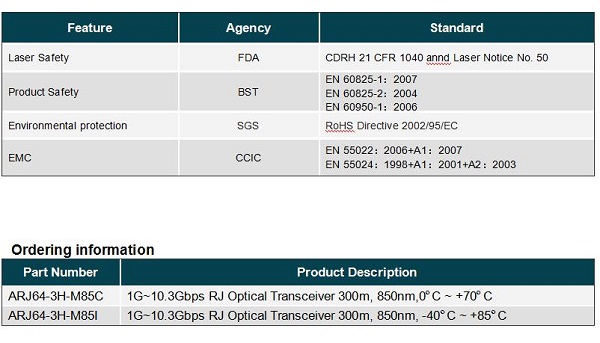

Regulatory Compliance

    Atech optic transceiver is designed to be Class I Laser safety compliant and is certified per the foll
