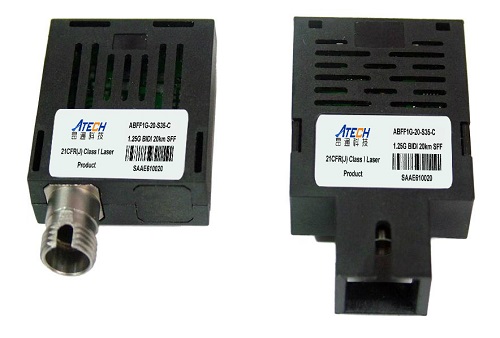

1250Mb/s 单模PECL电平双纤光收发一体模块
简单描述
SC/FC插拔式或FC尾纤型光接口,单模光收发一体模块
单+3.3V /+5V供电
接口电平兼容标准PECL电平
标准1×9管脚封装,引脚配置与Multisource协议兼容
发射器件可选用工作波长为1310nm的FP激光器或1550nm DFB激光器
接收采用平面结构InGaAsP PIN探测器
详细介绍





产品相册





特点:

    ● SC/FC插拔式或FC尾纤型光接口,单模光收发一体模块

    ● 单+3.3V /+5V供电

    ● 接口电平兼容标准PECL电平

    ● 标准1×9管脚封装,引脚配置与Multisource协议兼容

    ● 发射器件可选用工作波长为1310nm的FP激光器或1550nm DFB激光器

    ● 接收采用平面结构InGaAsP PIN探测器



应用:

    ● 光纤传输系统



技术指标:

参数

条件

最小

典型

最大

    工作波长(nm)

1310

1260

1310

1360

1550

1520

1550

1570

    电源电压(V)



Vcc

3.135

3.3

3.465

4.75

5

5.25

    信号电平



PECL



3.2~4.0



LVPECL



1.5~2.3



    输出谱宽(nm)



 FPLD,RMS





4

DFB-LD,-20dB





1

    消光比(dB)

EX

10





    最小过载点(dBm)

BER=1×10-10

-3





    灵敏度(dBm)

155Mb/s





-36

    收无光告警点(dBm)

光减小/光增加



-5/-1



    发送电流(mA)



Vcc=5V





70

Vcc=3.3V

70

    接收电流(mA)



Vcc=5V





75

Vcc=3.3V

70



速率、发送功率、灵敏度与传输距离

速率

激光器(LD)

工作波长(nm)

输出平均光功率P0(dBm)

灵敏度Sen(dBm)

传输距离

1.25Gb/s

FP

单模1310

≥ -10

≤-25

10km

1.25G b/s

FP

单模1310

≥ -5

≤-26

40km

1.25G b/s

DFB

单模1550

≥ -1

≤-27

80km

1.25G b/s

DFB

单模1550

≥ +1

≤-29

100km



极限值 Absolute Maximum Ratings

工作温度(℃)

Operating temperature(℃)

-20~+70



引线焊接温度(℃)

Lead soldering temperature(℃)

<260

储存温度(℃)

Storage temperature(℃)

-40~+85



引线焊接时间(Sec)

Soldering duration(Sec)

<10



管脚定义 Pin Connections

管脚

管脚名称

电 平

说 明

1

GNDR



接收部分接地脚  Receiver section grounded

2

RD

PECL/LVPECL

接收部分数据输出Date output of receiver section

3

NRD

PECL/LVPECL

接收部分反向数据输出

Reverse date output of receiver section

4

SD

PECL/LVPECL

接收部分无光告警。低电平告警

Optical alarm of receiver section,low level when no light

5

Vcc



接收部分正电源,为+5V/3.3V

Positive power of receiver section,normally +5V or 3.3V

6

Vcc



发送部分正电源,为+5V/3.3V

Positive power of transmitter section,normally +5V or 3.3V

7

NTD

PECL/LVPECL

发送部分反向数据输入

Reverse Date input of transmitter section

8

TD

PECL/LVPECL

发送部分数据输入Date input of transmitter section

9

GNDT



发送部分接地脚Transmitter section grounded



定购信息

型号

产品描述

A1X91G-10-S31C

3.3V LVPECL 1310nm单模SC 10km 1250M 1x9 -20~+70℃

A1X91G-40-S31C

3.3V LVPECL 1310nm单模SC 40km 1250M 1x9 -20~+70℃

A1X91G-80-S55C

3.3V LVPECL 1550nm单模SC 80km 1250M 1x9 -20~+70℃

A1X91G-100-S55C

3.3V LVPECL 1550nm单模SC 100km 1250M 1x9 -20~+70℃

A1X91G-10-S31I

3.3V LVPECL 1310nm单模SC 10km 1250M 1x9 -40~+85℃

A1X91G-40-S31I

3.3V LVPECL 1310nm单模SC 40km 1250M 1x9 -40~+85℃

A1X91G-80-S55I

3.3V LVPECL 1550nm单模SC 80km 1250M 1x9 -40~+85℃

A1X91G-100-S55I

3.3V LVPECL 1550nm单模SC 100km 1250M 1x9 -40~+85℃
