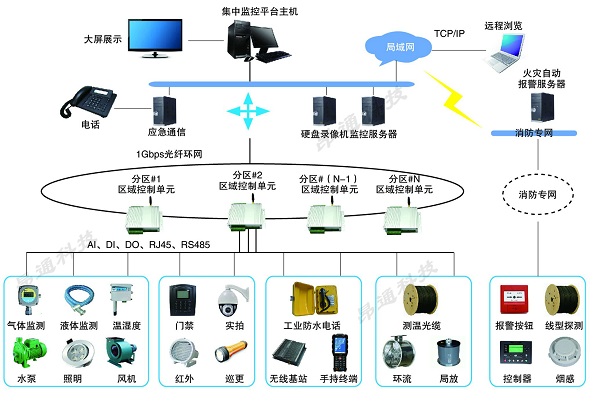

3、系统结构图
3.1 感知部分:
由综合管廊环境监测传感器组成,比如气体探测器、温湿度传感器、液位计、相关控制设备以及其他监测传感器等。实现对综合管廊环境参数监测。
3.2 采集传输部分:
由监控主机设备、PLC、消防监控主机等设备组成,实现对综合管廊环境监测的传感器信号采集并传输到云服务平台。
3.3 监测部分:
由云服务平台、监测软件、监测服务器、数据库软件等组成,实现对综合管廊环境参数的在线监测、预警、分析等。
4、系统功能优势
实现对综合管廊环境温湿度监测、报警。
实现对综合管廊环境中可燃气体甲烷浓度监测、报警。
实现对综合管廊环境中有毒气体硫化氢、一氧化碳浓度监测、报警。
实现对综合管廊环境总氧气浓度实时监测、报警。
实现对综合管廊环境中液位监测、报警。
综合管廊环境监测参数可跟消防系统、控制系统对接,实现实时监测的同时联动控制现场报警、控制器等。环境监测参数超标时及时联动报警器通知管理人员。
监测浓度报警时,启动现场风机排烟,启动相关灭火装置等。
通过监控中心的平台软件实现对综合管廊环境监测数据进行分析、记录,以及提供一些更为有效的功能。
现场监测传感器数据传输支持Lora 无线、RS485、4G、以太网等方式。
