主要特点

    n 传输距离远，按照不同配置，最大传输距离从10km到300km；光纤衰减极小，约0.2~0.4dB/km

    n 功耗低，一对射频光端机的功耗只有30W左右

    n 光缆轻便，占用空间小，易于施工和维护，一根光缆可以有数百芯光纤

    n 光纤不会受电磁辐射、雷电干扰

    n 优异的RF响应平坦度

    n 极宽的动态范围

    n 信号格式透明，适用各种信号编码、通信标准、网络协议

    n 支持按键本地控制，LCD显示状态和告警

    n 支持RS232遥控接口（可选）

    n 支持WDM光波长输出，实现一根光纤传输多路光信号，大幅降低光纤租用业务的租赁费用（可选）

    n 多种结构形式：标准1U机箱、插卡式、户外型、模块式

技术指标

    n 频率：10-200MHz

    n 输入输出驻波系数：小于1.5：1

    n 最小信号电平：-60dBm

    n 动态范围：大于60dB

    n 输入输出1dB压缩点：+5dBm

    n 噪声系数：小于15dB

    n 链路增益：0

    n 带内起伏：±0.5dB

光发射机

    n 工作波长：1310nm±20nm，单模。（1550nm/DWDM波长可选）

    n 输出光功率：>0dBm（其他值可选，最大14dBm）

    n 边模抑制比：>30dB

    n 光反射损耗：<40dB

    n 光纤连接器：FC/APC

    n RF连接器：SMA，50Ω

    n 光发射机功耗：<20W

    n 发射机结构：1U，19吋标准机箱，颜色灰黑，表面工艺喷塑，深度<480mm；或者独立模块式

光接收机

    n 工作波长：1290nm～1610nm，单模

    n 接收灵敏度：<-14dBm

    n 光反射损耗：<40dB

    n 光纤连接器：FC/APC

    n RF连接器：SMA，50Ω

    n 光接收机功耗：<10W

    n 结构：1U，19吋标准机箱，颜色灰黑，表面工艺喷塑，深度<480mm

环境参数

    n 工作温度：-30～+60℃（室外），0～+45℃（室内）

    n 储存温度：-40～+85℃

    n 相对湿度：10%-95%（25℃）

    n 电源：AC 220V±10%，50-60Hz，IEC-320标准三芯插座

应用领域

    n 天线信号远程光传输

    n 长距离射频光纤通讯

    n 移动通信LTE-4G/5G，GSM/CDMA/TD-SCDMA/WCDMA

    n 军用三波通信

    n 遥控遥测，数据链

    n 高速光波特性测量

    n 延迟线

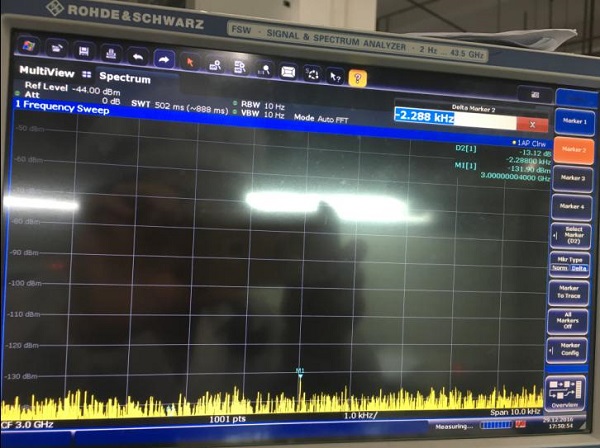

3GHz最小输入功率测试

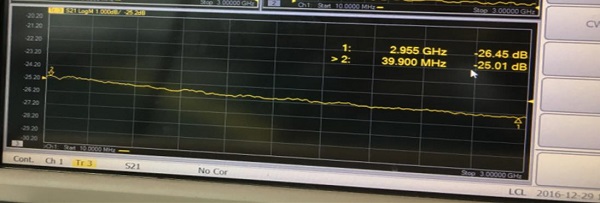

增益平坦度测试

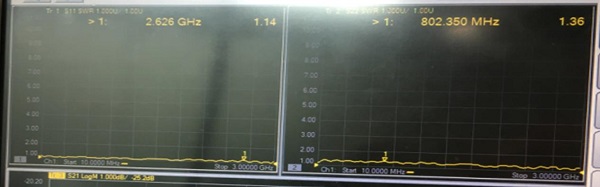

输入输出驻波比测试

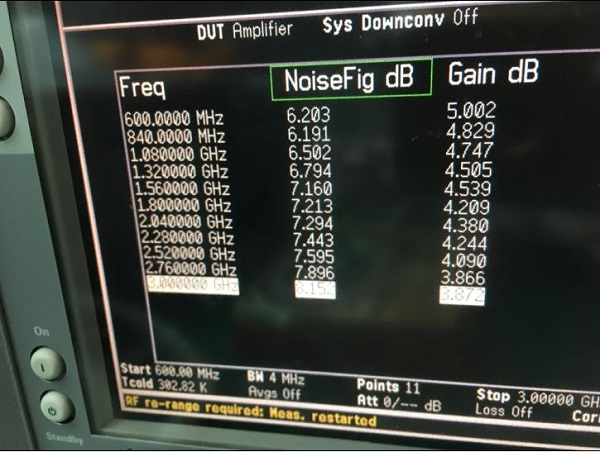

噪声系数测试

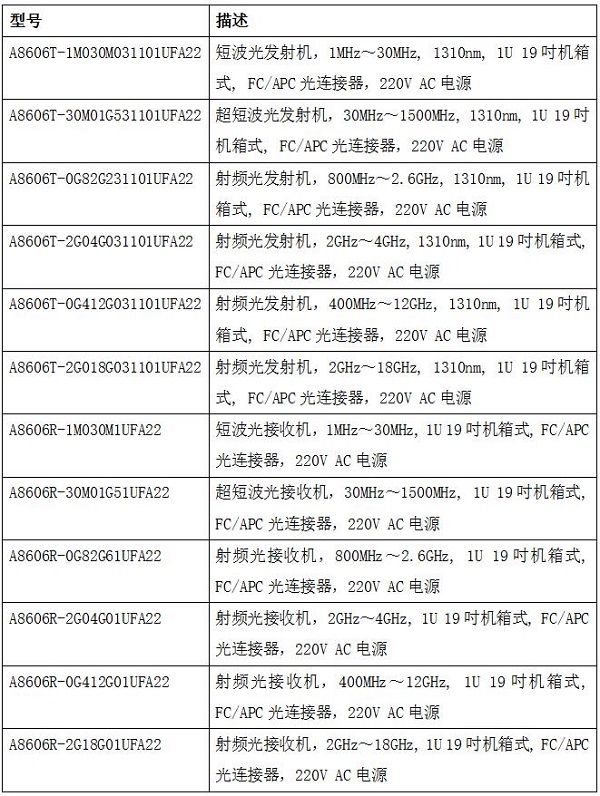

订购信息

请联系我们的销售获得详细技术资料
